뷰웍스x비투에스의 광학 검사 솔루션은 디스플레이를 포함한
다양한 산업 분야에 활용되고 있습니다.

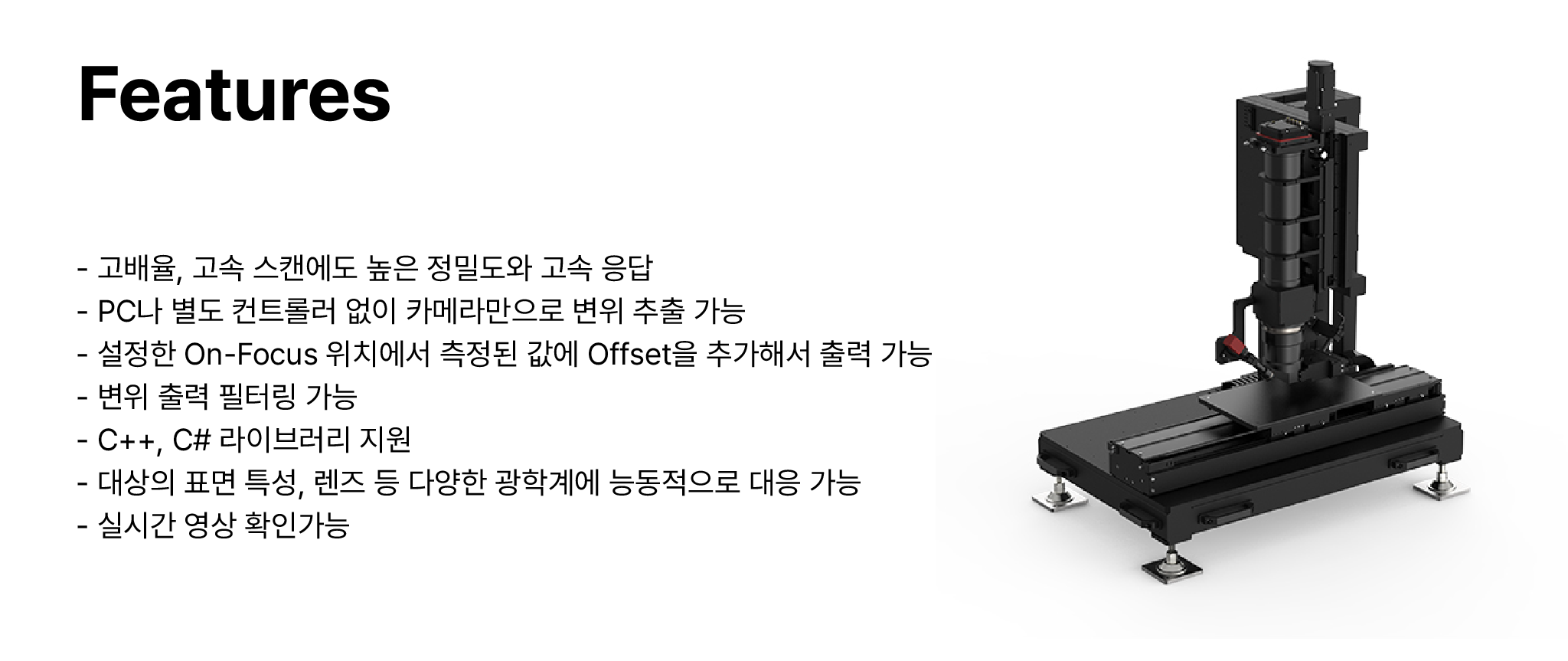

추가 장치(PC나 제어기) 없이 카메라 하나로 영상 촬영,
변위 계산, 아날로그 신호 출력까지 모두 가능합니다.

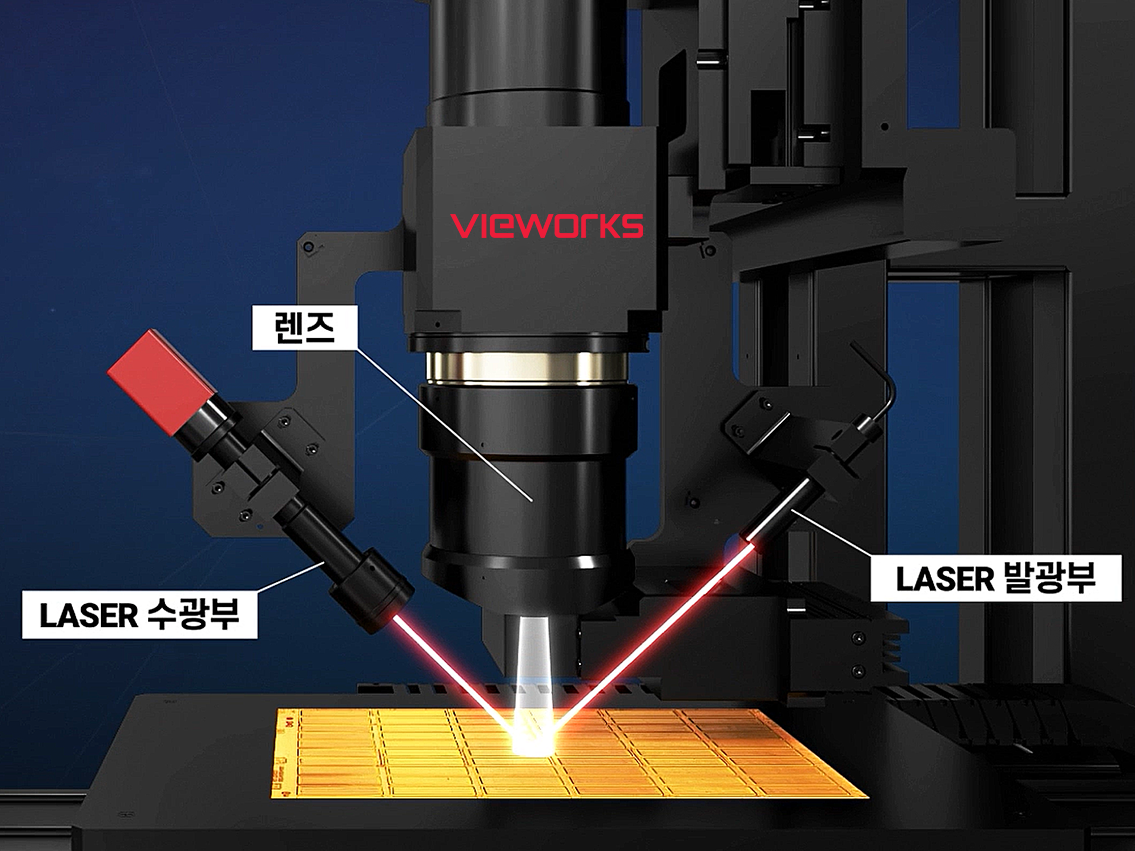

레이저 광원이 비춘 피사체에서 반사된 빛을 분석하여
기준선에서 피사체까지의 거리를 정확히 측정하고, 이를 아날로그 신호로 출력합니다.
Image detector |
Area Scan CMOS |
Measurable Range |
± 500µm 이내(레이저 입사각 72도 기준, 법선 기준) |
|---|---|---|---|
Laser Type |
Line Laser(685nm) |
Trackable Slope |
± 4 [µm/mm] 이내 |
Output Data Rate |
260FPS @ Full Resolution 700FPS @ 1280 x 300 (Default 설정) 3,000FPS @ 760 x 100 |
Tracking Deviation |
±5 µm 이내 |
AF Method |
선형빔 기반 광삼각법 |
Key Components |
AF Sensor + Z축 모션 스테이지 + AF Controller |
