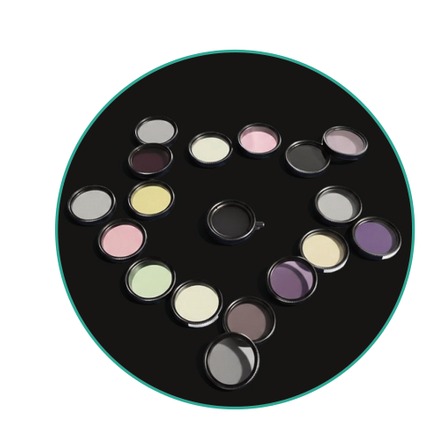

B2S 정밀 광학 필터
UV부터 SWIR까지 완벽한 검사를 위한
단 하나의 디테일
단 하나의 디테일
조명 노이즈 제거와 대비 극대화로 검사 정확도를 99.9%까지 끌어올립니다. UV에서 IR까지 최적화된 파장 제어와 특수 편광 기술로 노이즈를 제거하고, 보이지 않던 0.1%의 결함까지 선명하게 시각화하십시오.
파장 대역 (Wavelength)
UV
220nm ~ 390nm
자외선 영역 특수 검사
VIS
400nm ~ 695nm
가시광선 영역 (Full Color 지원)
IR
700nm ~ 1600nm
근적외선·단파적외선 보안/검사
필터 종류 (Filter Types)
용도에 맞는 6가지 유형 — 대표 투과 특성 곡선과 함께 확인하세요.
BAND PASS
Band Pass Filter
특정 파장만 선택적으로 투과 — Single / Dual / Multi
· Single·Dual·Multi wavelength 구성, 다양한 FWHM·블로킹 심도·투과율 옵션
· Deep blocking BP, Ultra narrow BP, UV(200~300nm) BP, 형광용, XYZ 필터 등 특수 라인업
· 형광 검사, 파장 선별 검사, 레이저 라인 추출에 최적
· Deep blocking BP, Ultra narrow BP, UV(200~300nm) BP, 형광용, XYZ 필터 등 특수 라인업
· 형광 검사, 파장 선별 검사, 레이저 라인 추출에 최적
파장 대역 · UV 220~390nm · VIS 400~695nm · IR 700~1600nm

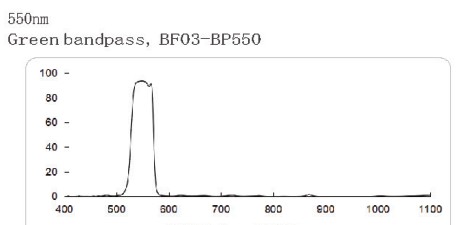

예: BF03-BP550 (550nm Green Bandpass)

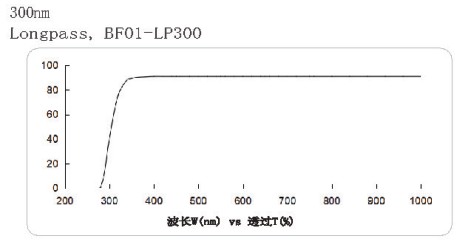

예: BF01-LP300 (300nm Longpass)
LONG PASS
Long Pass Filter
컷온 파장 이상은 투과, 이하는 차단
· 컷온(Cut-on) 220nm~1800nm 표준 라인업
· Deep blocking LP 등 블로킹 심도·투과율 옵션
· 조명 파장 이하 외란광 차단, 형광 관찰용 배리어 필터로 활용
· Deep blocking LP 등 블로킹 심도·투과율 옵션
· 조명 파장 이하 외란광 차단, 형광 관찰용 배리어 필터로 활용
파장 대역 · 컷온 220nm ~ 1800nm
SHORT PASS
Short Pass Filter
컷오프 파장 이하는 투과, 이상은 차단
· 컷오프(Cut-off) 450nm~1800nm 표준 라인업
· 다양한 블로킹 심도·투과율 옵션
· IR 성분 차단, 열 노이즈 저감, 파장 상한 제한에 활용
· 다양한 블로킹 심도·투과율 옵션
· IR 성분 차단, 열 노이즈 저감, 파장 상한 제한에 활용
파장 대역 · 컷오프 450nm ~ 1800nm

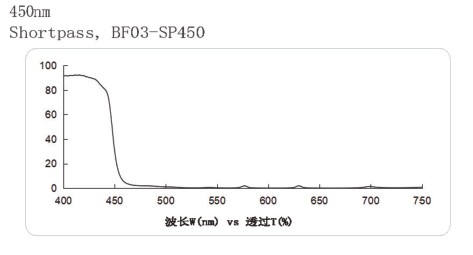

예: BF03-SP450 (450nm Shortpass)

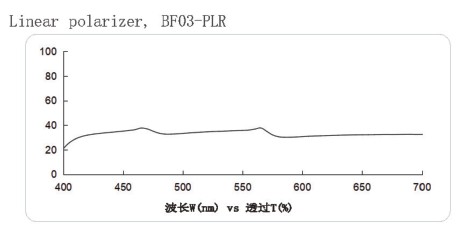

예: BF03-PLR (Linear Polarizer)
POLARIZER
Polarizer Filter
반사광 제거와 대비 향상 — Linear / Circular
· 선형(Linear)·원형(Circular) 편광 필터
· 금속·유리·플라스틱 표면 난반사 제거, 대비 극대화
· 편광 카메라와 조합해 응력 검사·표면 구조 분석, 대구경 제작 대응
· 금속·유리·플라스틱 표면 난반사 제거, 대비 극대화
· 편광 카메라와 조합해 응력 검사·표면 구조 분석, 대구경 제작 대응
파장 대역 · VIS 400~700nm (기타 대역 문의)
NEUTRAL DENSITY
Neutral Density (ND) Filter
파장 특성 변화 없이 광량만 감쇄
· ND1.3G ~ ND1000G 감쇄 단계 표준 라인업
· 전 파장 균일 감쇄로 색 왜곡 없이 노출 조절
· 고휘도 조명·레이저 환경에서 센서 포화 방지
· 전 파장 균일 감쇄로 색 왜곡 없이 노출 조절
· 고휘도 조명·레이저 환경에서 센서 포화 방지
파장 대역 · VIS 400~700nm 기준 균일 감쇄

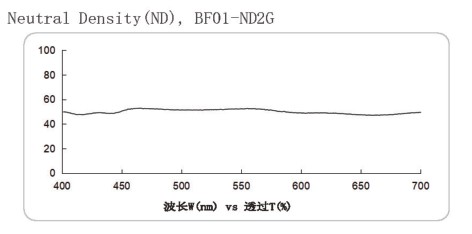

예: BF01-ND2G (50% 감쇄)

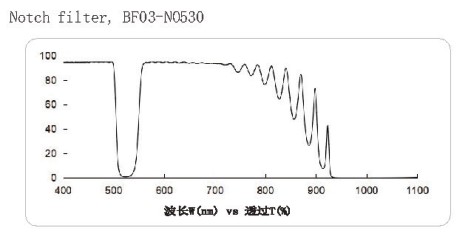

예: BF03-N0530 (530nm Notch)
NOTCH & OTHERS
Notch Filter & Others
특정 파장대만 정밀 차단 + IR Cut·보호 글라스
· 특정 파장(레이저 등)만 선택 차단하는 노치 필터
· IR Cut(BF01-IRC 시리즈), 보호·방수·내스크래치 글라스
· 레이저 가공 모니터링, 형광 관찰 시 여기광 제거에 활용
· IR Cut(BF01-IRC 시리즈), 보호·방수·내스크래치 글라스
· 레이저 가공 모니터링, 형광 관찰 시 여기광 제거에 활용
파장 대역 · 차단 중심 파장 커스텀 (예: 530nm)
사양 및 규격 (Sizes)
· C-Mount 대응: 모든 표준 산업용 렌즈에 즉시 장착 가능
· 다양한 Thread 규격: M22.5 부터 M127 까지 폭넓은 표준 라인업
· 커스텀 사이즈·규격 제작 가능 (요청 시 견적)
· 다양한 Thread 규격: M22.5 부터 M127 까지 폭넓은 표준 라인업
· 커스텀 사이즈·규격 제작 가능 (요청 시 견적)
Thread (Dia. × Pitch, mm): 22.5×0.5 · 25.0×0.5 · C-Mount · 25.4×32TPI · 25.5×0.5 · 27.0×0.5 · 30.5×0.5 · 32.0×0.5 · 34.0×0.5 · 35.5×0.5 · 37.0×0.5 · 37.0×0.75 · 37.5×0.5 · 40.5×0.5 · 43.0×0.75 · 46.0×0.75 · 49.0×0.75 · 52.0×0.75 · 55.0×0.75 · 58.0×0.75 · 62.0×0.75 · 67.0×0.75 · 68.0×0.75 · 72.0×0.75 · 77.0×0.75 · 82.0×0.75 · 86.0×0.75 · 95.0×1.0 · 105.0×1.0 · 127.0×1.0

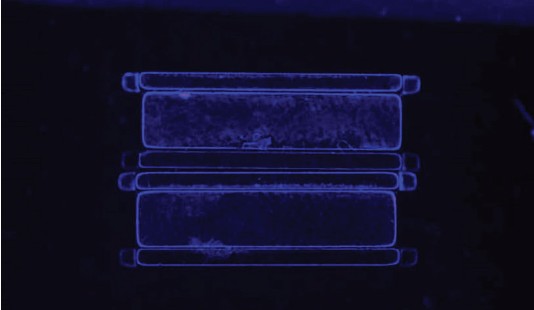

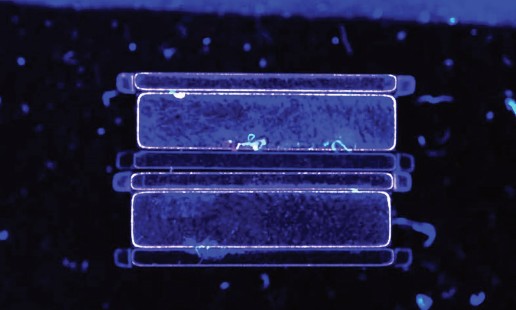

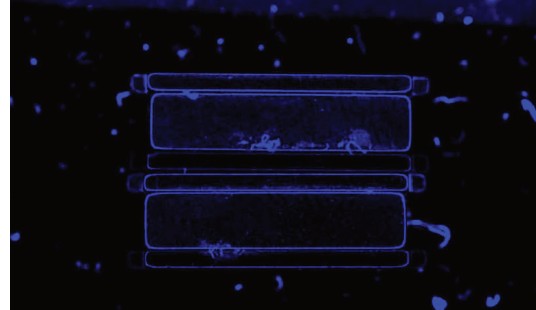

적용 사례 — Fluorescence 검사
Light wavelength: 385nm
No optical Filter
470nm Band pass Filter
450nm Band pass Filter
필터 적용만으로 배경 노이즈가 제거되고 형광 신호의 대비가 뚜렷해져, 놓치던 미세 결함까지 시각화할 수 있습니다.
