3DPIXA DUAL HR 70
스테레오 라인스캔 방식으로 3D 데이터와 컬러 이미지를 동시에 취득하는 Chromasens(Allied Vision) 3DPIXA 시리즈입니다.

광학 분해능 70 µm, 측정 폭 500 mm, 높이 분해능 14 µm 사양으로 GPU 기반 실시간 3D 연산을 지원합니다.

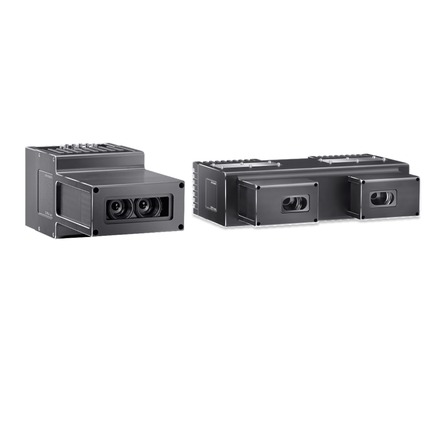

3DPIXA DUAL HR 70 | 스테레오 라인스캔 방식으로 3D 데이터와 컬러 이미지를 동시에 취득하는 Chromasens(Allied Vision) 3DPIXA 시리즈입니다.

광학 분해능 70 µm, 측정 폭 500 mm, 높이 분해능 14 µm 사양으로 GPU 기반 실시간 3D 연산을 지원합니다. | 비투에스 제품 이미지

3DPIXA DUAL HR 70 | 스테레오 라인스캔 방식으로 3D 데이터와 컬러 이미지를 동시에 취득하는 Chromasens(Allied Vision) 3DPIXA 시리즈입니다.

광학 분해능 70 µm, 측정 폭 500 mm, 높이 분해능 14 µm 사양으로 GPU 기반 실시간 3D 연산을 지원합니다. | 비투에스 제품 이미지

3DPIXA DUAL HR 70 | 광학분해능 70 µm 스테레오 라인스캔 3D 카메라

듀얼 카메라 스테레오 구성으로, 한 번의 스캔으로 고해상도 컬러 이미지와 3D 형상 데이터를 동시에 얻을 수 있습니다.

X축 분해능 70 µm, 높이 분해능 14 µm의 정밀 측정이 가능합니다.

측정 폭(FOV) 500 mm, 높이 측정 범위 52.3 mm, 작동 거리(WD) 796.9 mm 사양을 제공합니다.

최대 측정 속도 21.2 kHz로 인라인 3D 검사에 대응합니다.

Camera Link Base/Medium 인터페이스로 출력하며, GPU 기반 스테레오 매칭 SDK(3D-API)를 제공합니다.

전자부품·솔더 검사, 인쇄 엠보싱, 목재/타일 표면, 식품 등 다양한 3D 인라인 검사에 활용됩니다.

주요사양
SPECIFICATIONS

Model	3DPIXA DUAL HR 70	Technique	Stereo Line Scan 3D
X-axis contour points	7142 px	Max.FOV	500 mm
Max.X-axis Optical Resolution	70 µm	Max.Z-axis Optical Resolution	14 µm
Z Repeatability	-	Measuring Range	52.3 mm
Measurement Speed	21.2 kHz	Interface	Camera Link Base/Medium
WD	796.9 mm	Maker	Allied Vision
