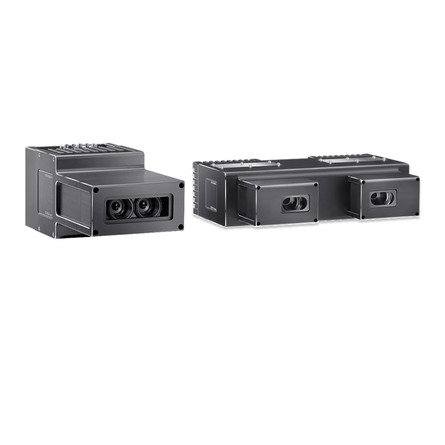

3DPIXA compact 12 | 광학분해능 12 µm 스테레오 라인스캔 3D 카메라
CXP-12 인터페이스의 최신 evo 플랫폼 기반으로, 한 번의 스캔으로 고해상도 컬러 이미지와 3D 형상 데이터를 동시에 얻을 수 있습니다.
X축 분해능 12 µm, 높이 분해능 4.35 µm의 정밀 측정이 가능합니다.
측정 폭(FOV) 75 mm, 높이 측정 범위 2.55 mm, 작동 거리(WD) 210 mm 사양을 제공합니다.
최대 측정 속도 820 mm/s (68 kHz)로 인라인 3D 검사에 대응합니다.
CoaXPress (4x CXP-12) 인터페이스로 출력하며, GPU 기반 스테레오 매칭 SDK(3D-API)를 제공합니다.
전자부품·솔더 검사, 인쇄 엠보싱, 목재/타일 표면, 식품 등 다양한 3D 인라인 검사에 활용됩니다.
주요사양
SPECIFICATIONS
주요사양
SPECIFICATIONS
Model |
3DPIXA compact 12 |
Technique |
Stereo Line Scan 3D |
|---|---|---|---|
X-axis contour points |
6250 px |
Max.FOV |
75 mm |
Max.X-axis Optical Resolution |
12 µm |
Max.Z-axis Optical Resolution |
4.35 µm |
Z Repeatability |
- |
Measuring Range |
2.55 mm |
Measurement Speed |
820 mm/s (68 kHz) |
Interface |
CoaXPress (4x CXP-12) |
WD |
210 mm |
Maker |
Allied Vision |
