3DPIXA compact 10
스테레오 라인스캔 방식으로 3D 데이터와 컬러 이미지를 동시에 취득하는 Chromasens(Allied Vision) 3DPIXA 시리즈입니다.

광학 분해능 10 µm, 측정 폭 56 mm, 높이 분해능 3.22 µm 사양으로 GPU 기반 실시간 3D 연산을 지원합니다.

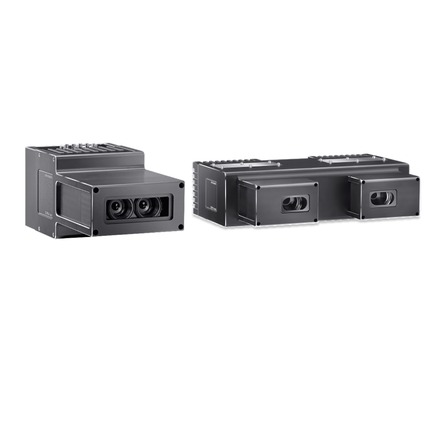

3DPIXA compact 10 | 스테레오 라인스캔 방식으로 3D 데이터와 컬러 이미지를 동시에 취득하는 Chromasens(Allied Vision) 3DPIXA 시리즈입니다.

광학 분해능 10 µm, 측정 폭 56 mm, 높이 분해능 3.22 µm 사양으로 GPU 기반 실시간 3D 연산을 지원합니다. | 비투에스 제품 이미지

3DPIXA compact 10 | 스테레오 라인스캔 방식으로 3D 데이터와 컬러 이미지를 동시에 취득하는 Chromasens(Allied Vision) 3DPIXA 시리즈입니다.

광학 분해능 10 µm, 측정 폭 56 mm, 높이 분해능 3.22 µm 사양으로 GPU 기반 실시간 3D 연산을 지원합니다. | 비투에스 제품 이미지

3DPIXA compact 10 | 광학분해능 10 µm 스테레오 라인스캔 3D 카메라

CXP-12 인터페이스의 최신 evo 플랫폼 기반으로, 한 번의 스캔으로 고해상도 컬러 이미지와 3D 형상 데이터를 동시에 얻을 수 있습니다.

X축 분해능 10 µm, 높이 분해능 3.22 µm의 정밀 측정이 가능합니다.

측정 폭(FOV) 56 mm, 높이 측정 범위 1.89 mm, 작동 거리(WD) 183 mm 사양을 제공합니다.

최대 측정 속도 684 mm/s (68 kHz)로 인라인 3D 검사에 대응합니다.

CoaXPress (4x CXP-12) 인터페이스로 출력하며, GPU 기반 스테레오 매칭 SDK(3D-API)를 제공합니다.

전자부품·솔더 검사, 인쇄 엠보싱, 목재/타일 표면, 식품 등 다양한 3D 인라인 검사에 활용됩니다.

주요사양
SPECIFICATIONS

Model	3DPIXA compact 10	Technique	Stereo Line Scan 3D
X-axis contour points	5600 px	Max.FOV	56 mm
Max.X-axis Optical Resolution	10 µm	Max.Z-axis Optical Resolution	3.22 µm
Z Repeatability	-	Measuring Range	1.89 mm
Measurement Speed	684 mm/s (68 kHz)	Interface	CoaXPress (4x CXP-12)
WD	183 mm	Maker	Allied Vision
