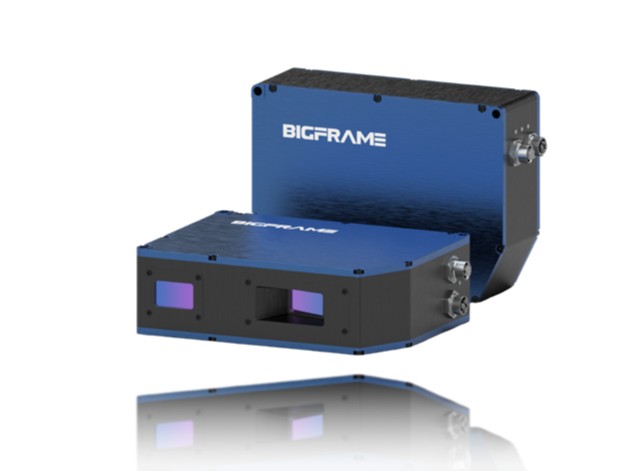

7.3μm 정밀 측정을 지원하는 Area 3D 카메라
9.07M 3D 포인트 클라우드로 정밀한 형상 측정
9.07M 3D 포인트 클라우드를 제공하여 대상물의 높이와 형상을 고밀도로 획득할 수 있습니다.
대형 금속부품, 자동차 패널, 산업용 구조물 등 넓은 영역의 형상 변화를 정밀하게 분석할 수 있습니다.
66μm XY 해상도와 7.3μm Z축 반복정밀도
66μm의 XY 해상도와 7.3μm의 Z축 반복정밀도를 지원하여 대형 부품의 높이와 위치를 정밀하게 측정할 수 있습니다.
대형 패널 평탄도, 용접부 형상, 구조물 표면 검사에서 높은 신뢰성을 제공합니다.
대형 부품의 넓은 영역 3D 검사에 최적화
277 × 142 × 100mm의 최적 스캔 볼륨을 지원하여 대형 부품도 넓은 영역까지 한 번에 검사할 수 있습니다.
자동차 패널, 대형 금속부품, 산업용 구조물 표면검사 등에 활용할 수 있습니다.
주요사양
SPECIFICATIONS
주요사양
SPECIFICATIONS
Model |
VRH9-280B |
Technique |
Structured Light (DLP) |
|---|---|---|---|
Max.FOV_X |
302 mm |
Max.FOV_Y |
155 mm |
Max.X, Y-axis Optical Resolution |
66 μm |
Max.Z-axis Optical Resolution |
7.3 μm |
Z Repeatability |
7.3 μm |
Measuring Range |
450 ~ 550 mm |
Interface |
Gigabit Ethernet |
WD |
500 mm |
Maker |
BIGFRAME |
