product

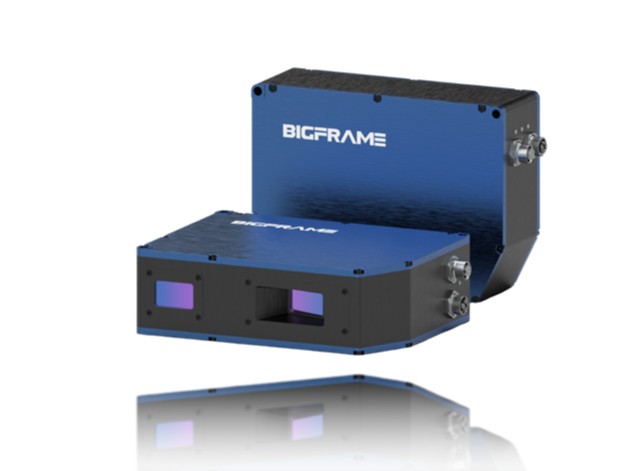

3.3μm 정밀 측정을 지원하는 Area 3D 카메라

9.07M 3D 포인트 클라우드로 정밀한 형상 측정
9.07M 3D 포인트 클라우드를 제공하여 대상물의 높이와 형상을 고밀도로 획득할 수 있습니다.
배터리팩 부품, 자동차 소형 부품, 디스플레이 패널 등의 형상 변화를 정밀하게 분석할 수 있습니다.

30μm XY 해상도와 3.3μm Z축 반복정밀도
30μm의 XY 해상도와 3.3μm의 Z축 반복정밀도를 지원하여 부품의 높이와 위치를 정밀하게 측정할 수 있습니다.
부품 평탄도, 조립 단차, 표면 결함과 같은 3차원 형상 측정에서 높은 검사 신뢰성을 제공합니다.

중형 부품의 정밀 3D 검사에 최적화
126 × 64.5 × 30mm의 최적 스캔 볼륨을 지원하여 중형 부품의 세밀한 3D 검사가 가능합니다.
배터리팩, 자동차 소형부품, 디스플레이 패널 등 다양한 산업용 애플리케이션에 활용할 수 있습니다.

주요사양

SPECIFICATIONS

Model
VRH9-120B
Technique
Structured Light (DLP)
Max.FOV_X
132 mm
Max.FOV_Y
67.5 mm
Max.X, Y-axis Optical Resolution
30 μm
Max.Z-axis Optical Resolution
3.3 μm
Z Repeatability
3.3 μm
Measuring Range
260 ~ 290 mm
Interface
Gigabit Ethernet
WD
275 mm
Maker
BIGFRAME
