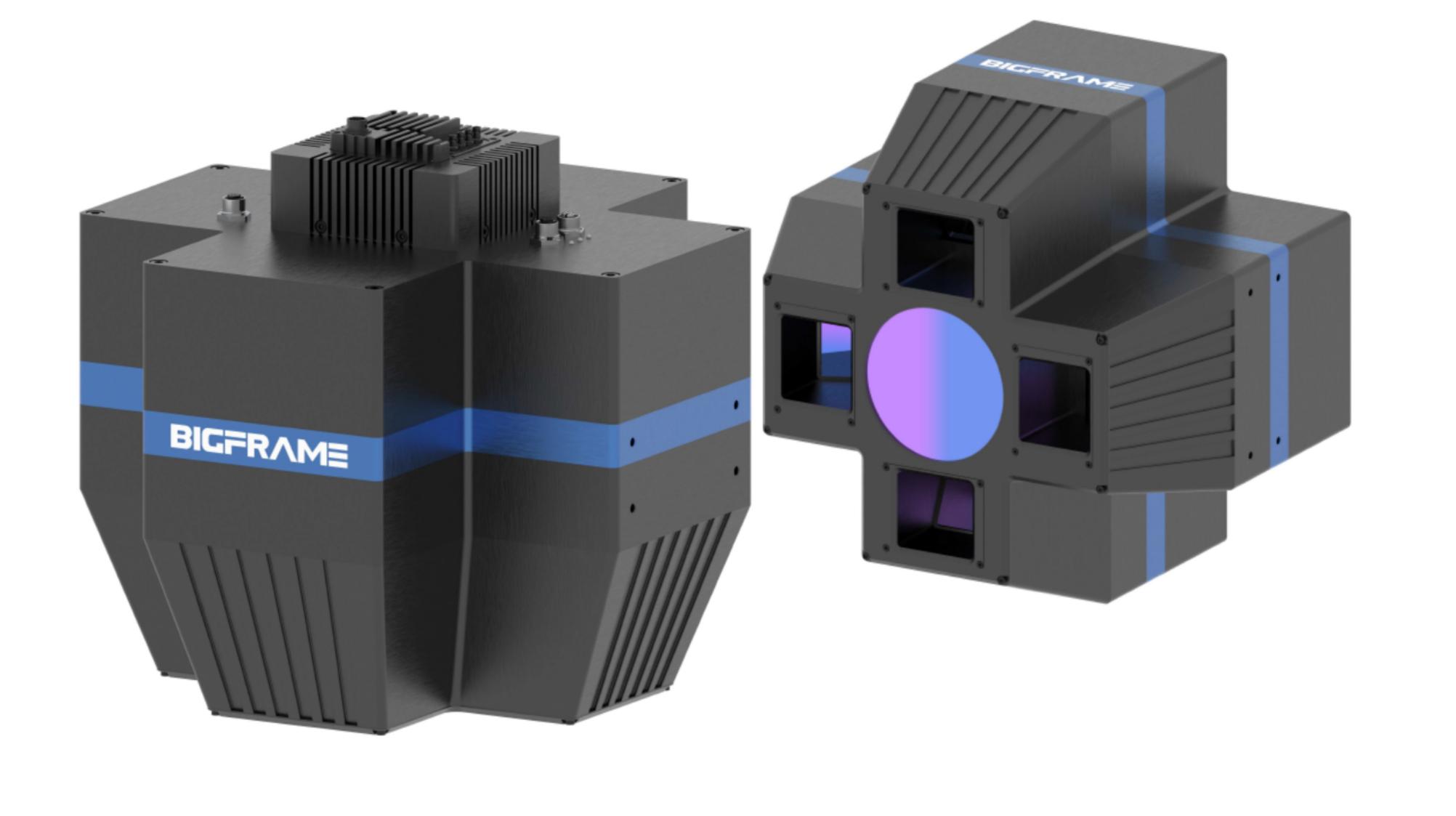

1μm 정밀 측정을 지원하는 4방향 무사각 Area 3D 카메라
26M(5120×5120) 초고해상도 3D 포인트 클라우드
5120×5120 해상도의 4방향 프로젝션 구조로 사각지대 없이 정밀한 3D 형상을 획득할 수 있습니다.
미세한 높이 차이와 형상 변화를 정밀하게 분석할 수 있어 중형 전자부품, 금속 가공품, 정밀 금형 등 3D 검사에 적합합니다.
14μm XY 해상도와 1μm Z축 반복정밀도
14μm의 XY 해상도와 1μm의 Z축 반복정밀도를 지원하여 부품의 높이와 위치를 정밀하게 측정할 수 있습니다.
부품 조립 단차, 표면 형상, 접합부 높이와 같은 3차원 검사에서 높은 신뢰성을 제공합니다.
74mm 스캔 영역의 정밀 3D 검사에 최적화
74 × 74 × 8mm의 최적 스캔 볼륨과 191mm 작업거리를 지원합니다.
중형 전자부품, 금속 가공품, 정밀 금형부품 등 다양한 산업용 애플리케이션에 활용할 수 있습니다.
주요사양
SPECIFICATIONS
주요사양
SPECIFICATIONS
Model |
TRS-075B |
Technique |
Structured Light (DLP), 4-Projection |
|---|---|---|---|
Max.FOV_X |
74 mm |
Max.FOV_Y |
74 mm |
Max.X, Y-axis Optical Resolution |
14 μm |
Max.Z-axis Optical Resolution |
1 μm |
Z Repeatability |
1 μm |
Measuring Range |
8 mm |
Interface |
CXP |
WD |
191 mm |
Maker |
BIGFRAME |
