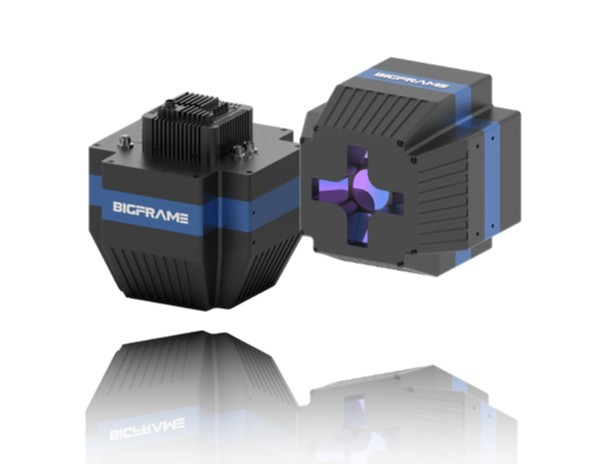

0.5μm 초정밀 측정을 지원하는 4방향 무사각 Area 3D 카메라
26M 3D 포인트 클라우드로 초미세 형상 측정
26M 3D 포인트 클라우드와 4방향 프로젝션으로 사각지대 없이 초미세 형상을 획득할 수 있습니다.
커넥터 핀, 정밀 금형부품, 미세가공품 등 초정밀 검사에 적합합니다.
5μm XY 해상도와 0.5μm Z축 반복정밀도
5μm의 XY 해상도와 0.5μm의 Z축 반복정밀도로 초미세 대상물의 형상을 정밀하게 측정할 수 있습니다.
커넥터 핀 높이, 정밀 금형부품 형상과 같은 초정밀 3차원 검사에서 높은 신뢰성을 제공합니다.
극초소형 타겟의 초정밀 3D 검사에 최적화
25.5 × 25.5 × 5mm의 최적 스캔 볼륨을 지원하여 작은 영역의 초정밀 3D 검사가 가능합니다.
커넥터 핀, 정밀 금형부품, 미세가공품 검사 등에 활용할 수 있습니다.
주요사양
SPECIFICATIONS
주요사양
SPECIFICATIONS
Model |
TRS-025B |
Technique |
Structured Light (DLP), 4-Projection |
|---|---|---|---|
Max.FOV_X |
25.5 mm |
Max.FOV_Y |
25.5 mm |
Max.X, Y-axis Optical Resolution |
5 μm |
Max.Z-axis Optical Resolution |
0.5 μm |
Z Repeatability |
0.5 μm |
Measuring Range |
5 mm |
Interface |
CXP |
WD |
104 mm |
Maker |
BIGFRAME |
