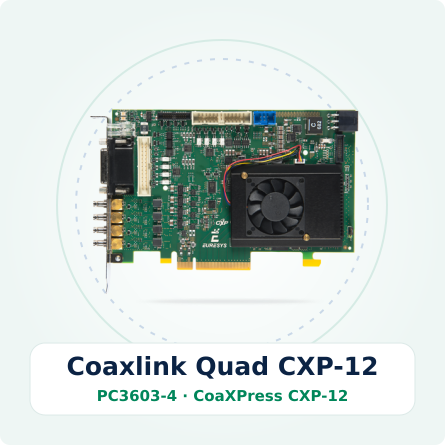

CustomLogic 지원 Coaxlink Quad CXP-12 프레임그레버

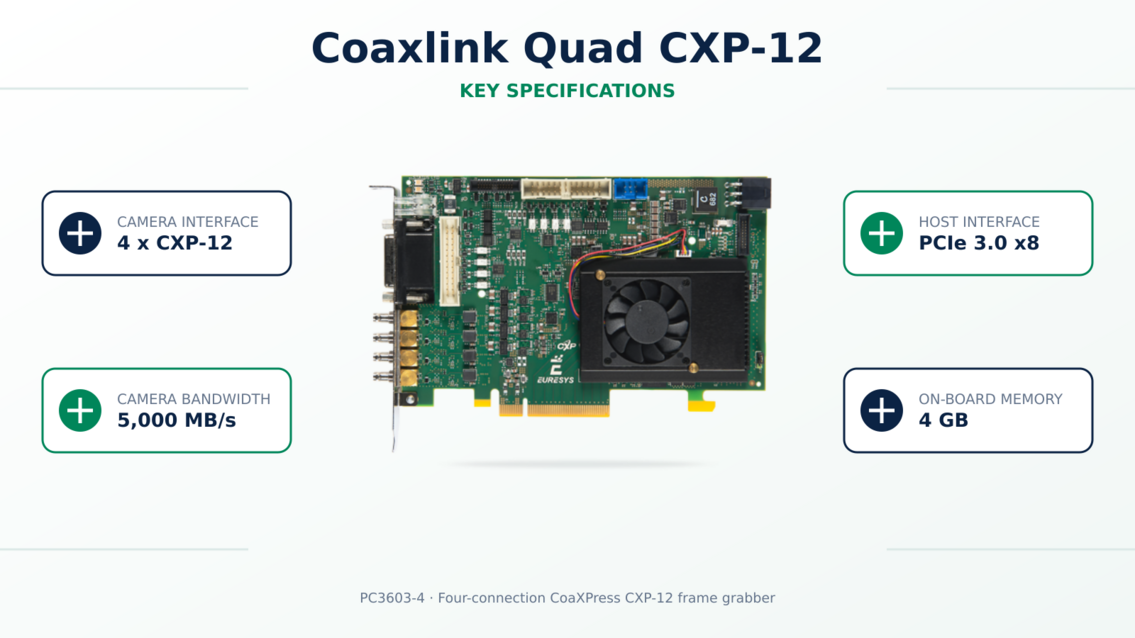

Coaxlink Quad CXP-12 주요 사양
• 카메라 인터페이스: CoaXPress CXP-12
• CoaXPress 연결: 4채널
• 카메라 데이터 대역폭: 최대 5,000 MB/s
• 호스트 인터페이스: PCIe 3.0 x8
• 지속 데이터 전송 대역폭: 최대 6,700 MB/s
• 피크 데이터 전송 대역폭: 최대 7,800 MB/s
• 온보드 메모리: 4 GB DDR4
• 커넥터: 4 × Micro-BNC
• 카메라 전원 공급: PoCXP 지원

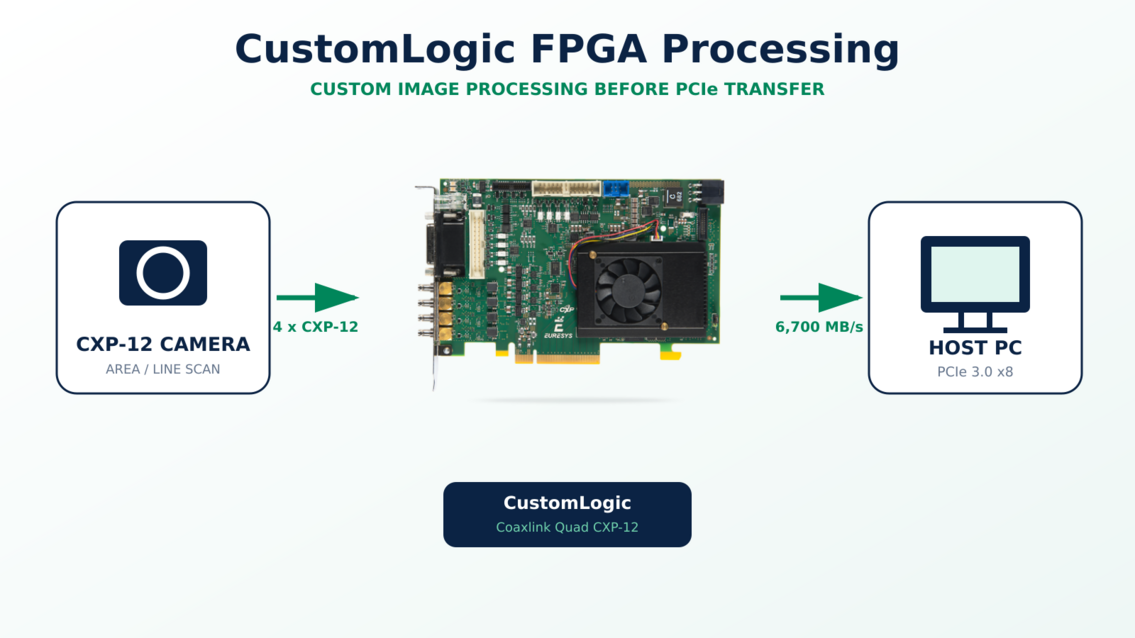

핵심 기능 : Coaxlink Quad CXP-12 CustomLogic 고속 영상처리 기능
Coaxlink Quad CXP-12는 CustomLogic FPGA 설계 기능을 지원합니다. 사용자가 직접 개발한 FPGA 로직을 프레임그레버에 적용하여 영상 데이터를 호스트 PC로 전송하기 전에 실시간으로 처리할 수 있습니다.
• 사용자 정의 FPGA 로직 개발 및 업로드
• Xilinx Kintex UltraScale XCKU035 FPGA 탑재
• FPGA 리소스의 약 70%를 CustomLogic에 활용 가능
• CoaXPress 카메라 픽셀 스트림 직접 접근
• 온보드 DDR4 메모리 접근
• PCIe Gen3 인터페이스 직접 연동
• 영상 전처리 및 데이터량 감소
• 에어리어스캔·라인스캔 영상 획득 지원
• 다중 카메라 연결 및 동기화
• Flat-Field Correction 및 입력 LUT 지원
• 외부 트리거·엔코더·조명 제어
• PoCXP를 통한 카메라 전원 공급
• Memento 이벤트 로깅 및 시스템 분석
• eGrabber SDK와 C++, C#, Python 개발 환경 지원
CustomLogic을 활용하면 픽셀 연산, 관심영역 추출, 영상 필터링 및 사용자 정의 데이터 처리 기능을 FPGA에서 실행할 수 있습니다. 이를 통해 CPU 부하와 PCIe 전송 데이터량을 줄이고 고속 검사 시스템의 처리 성능을 높일 수 있습니다.
CoaXPress CXP-12 적용 분야
Coaxlink Quad CXP-12 프레임그레버는 고해상도 영상의 고속 수집과 실시간 전처리가 필요한 산업용 머신비전 시스템에 적합합니다.
• 반도체 웨이퍼 및 패키지 검사
• PCB·전자부품 고속 정밀검사
• 디스플레이 패널 결함검사
• 이차전지 전극·셀·모듈 검사
• 고속 라인스캔 및 웹 검사
• 다중 카메라 동기화 검사
• 3D 프로파일 및 높이 데이터 처리
• 대용량 이미지의 실시간 전처리
• 사용자 정의 FPGA 알고리즘 적용
• 자동화 설비의 고속 품질검사
B2S는 유레시스 Coaxlink Quad CXP-12 프레임그레버와 CoaXPress 카메라의 호환성 검토부터 케이블, 트리거, I/O 및 CustomLogic 기반 시스템 구성까지 기술 상담을 제공합니다.
주요사양
SPECIFICATIONS
주요사양
SPECIFICATIONS
Maker |
Euresys |
Series |
CXP-12 |
|---|---|---|---|
Model |
Coaxlink Quad CXP-12 |
Partnumber |
PC3603-4 |
Form Factor |
PCIe 3.x PCIe 3.0 x8 |
Delivery Bandwidth |
6700 |
Memory |
2GB |
Connector |
HD-BNC |
