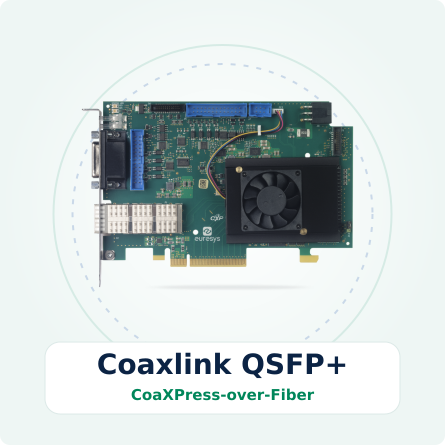

CoaXPress-over-Fiber 지원 Coaxlink QSFP+ 프레임그레버

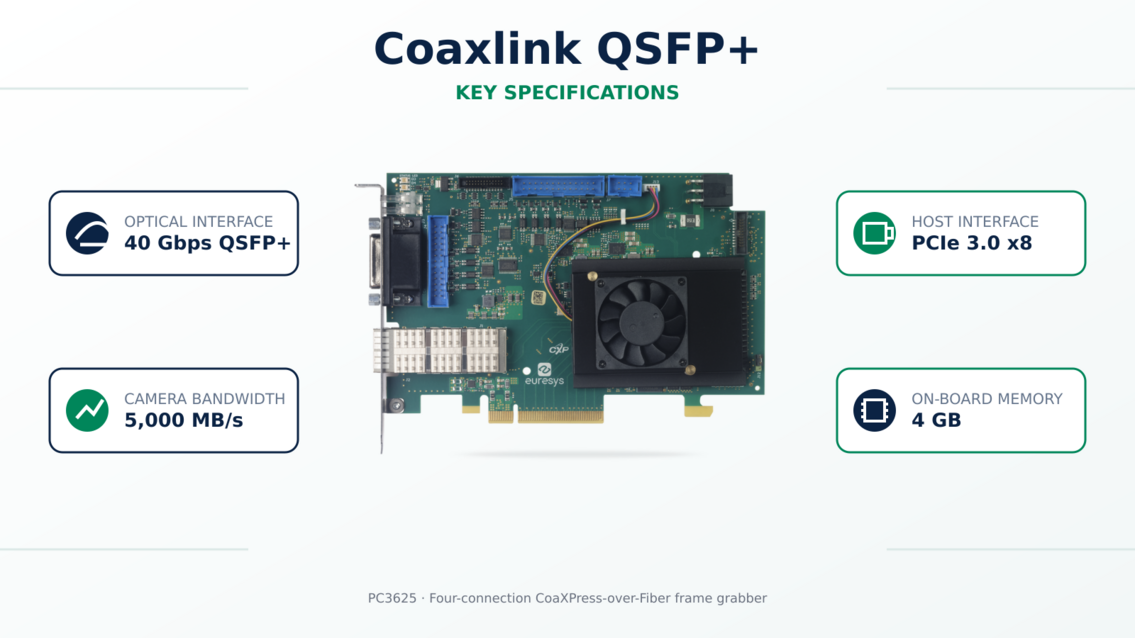

Coaxlink QSFP+ 주요 사양
Coaxlink QSFP+는 하나의 QSFP+ 광 포트를 통해 4개의 CoaXPress 연결을 지원하는 유레시스 CoaXPress-over-Fiber 프레임그레버입니다.
고해상도·고속 카메라의 대용량 영상 데이터를 광섬유로 안정적으로 전송하고, PCIe 3.0 x8 인터페이스를 통해 호스트 PC로 빠르게 전달합니다.
• 카메라 인터페이스: CoaXPress-over-Fiber
• 지원 규격: CoaXPress 1.0·1.1·1.1.1·2.0·2.1
• Bridge Protocol: CoaXPress-over-Fiber 1.1
• 최대 링크 속도: CXP-12
• CoaXPress 연결: 최대 4개
• 광 인터페이스: 1 × QSFP+
• 광 모듈 규격: 4 × 10Gbps, SFF-8436 호환
• 카메라 데이터 대역폭: 최대 5,000 MB/s
• 호스트 인터페이스: PCIe 3.0 x8
• 지속 데이터 전송 대역폭: 최대 6,700 MB/s
• 피크 데이터 전송 대역폭: 최대 7,800 MB/s
• 온보드 메모리: 4 GB
• 최대 연결 카메라: 4대
CoaXPress-over-Fiber 핵심 기능

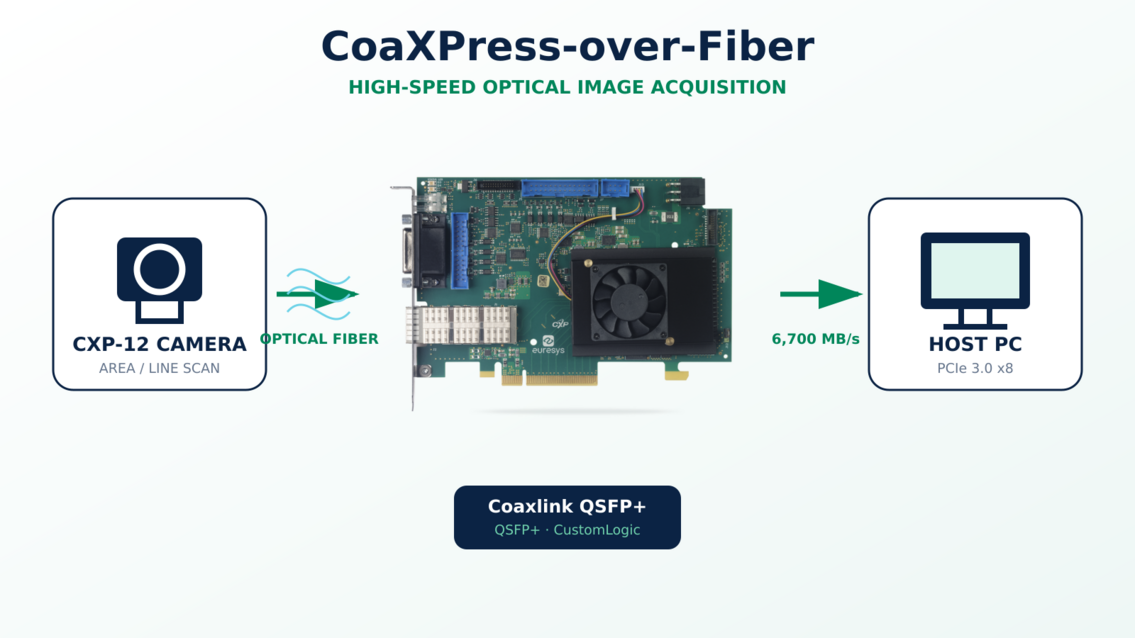

Coaxlink QSFP+는 카메라의 고속 영상 데이터를 CoaXPress-over-Fiber 방식으로 전송합니다. 광섬유를 이용하므로 카메라와 호스트 PC가 멀리 떨어진 대형 검사 설비에도 유연하게 적용할 수 있습니다.
• 하나의 QSFP+ 포트로 4개의 CoaXPress 연결 지원
• 40Gbps급 QSFP+ 광 모듈 인터페이스
• 최대 5,000 MB/s의 카메라 데이터 수집
• 전기적 노이즈의 영향을 줄이는 광섬유 통신
• 원거리 카메라 연결 및 유연한 장비 배치
• 1대의 4연결 또는 최대 4대의 단일 연결 카메라 지원
• 에어리어스캔 및 라인스캔 카메라 지원
• 외부 하드웨어 트리거 및 노출 제어
• 엔코더 기반 라인스캔 촬영 제어
• 20개의 디지털 I/O 라인
• C2C-Link 기반 다중 보드·카메라 동기화
• Memento 이벤트 로깅 및 시스템 분석
• eGrabber SDK와 C++, C#, Python 개발 환경 지원
광섬유의 실제 전송 거리는 사용되는 광 모듈과 케이블 구성에 따라 달라집니다.
Coaxlink QSFP+ 적용 분야
Coaxlink QSFP+는 고속·고해상도 영상 전송과 원거리 카메라 연결이 필요한 산업용 머신비전 검사 시스템에 적합합니다.
• 반도체 웨이퍼 및 패키지 검사
• PCB·전자부품 고속 정밀검사
• 디스플레이 패널 결함검사
• 필름·웹 소재 고속 라인스캔 검사
• 대형 장비의 원거리 카메라 연결
• 전기적 노이즈가 많은 산업 환경
• 다중 카메라 동기화 검사
• 고해상도 이미지의 장거리 전송
• 검사 장비와 서버가 분리된 시스템
• 대용량 영상의 실시간 수집 및 분석
B2S는 유레시스 Coaxlink QSFP+ 프레임그레버와 CoaXPress-over-Fiber 카메라의 호환성 검토부터 QSFP+ 광 모듈, 광섬유 케이블, 트리거 및 시스템 구성까지 기술 상담을 제공합니다.
주요사양
SPECIFICATIONS
주요사양
SPECIFICATIONS
Maker |
Euresys |
Series |
CoaXPress-over-Fiber |
|---|---|---|---|
Model |
Coaxlink QSFP+ |
Partnumber |
PC3625 |
Form Factor |
PCIe 3.0(GEN3) x8 |
Delivery Bandwidth |
6,700 MB/s |
Memory |
4GB |
Connector |
1 × QSFP+ |
