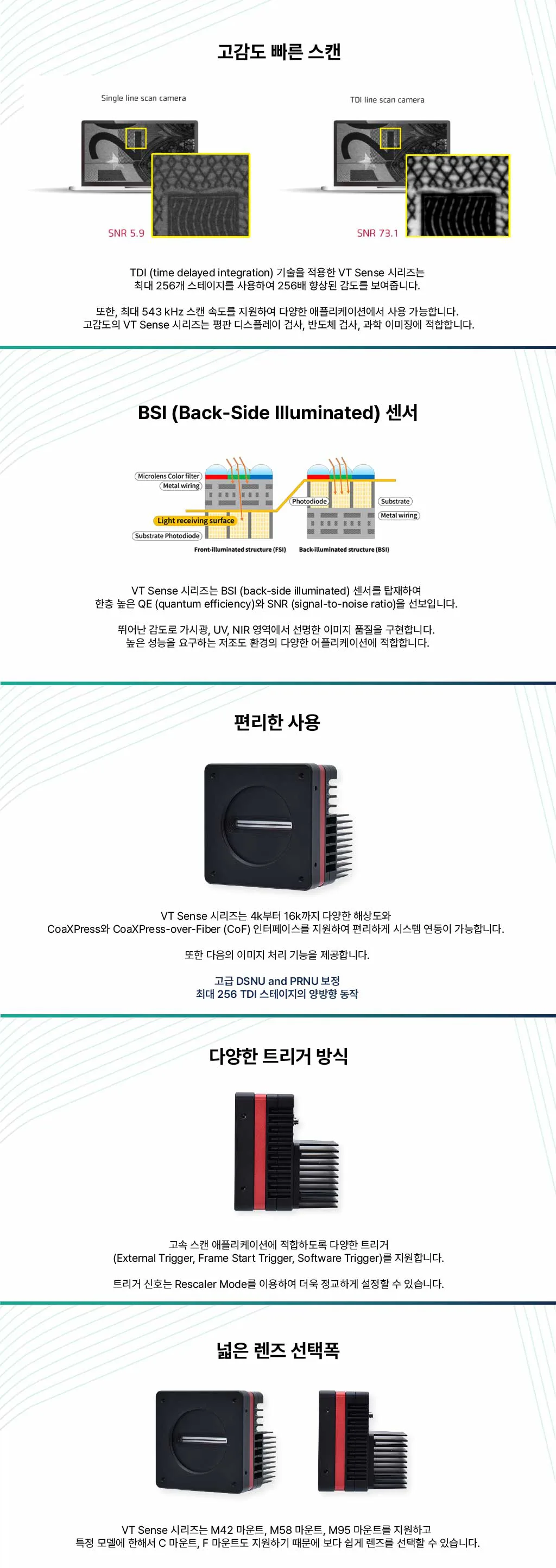

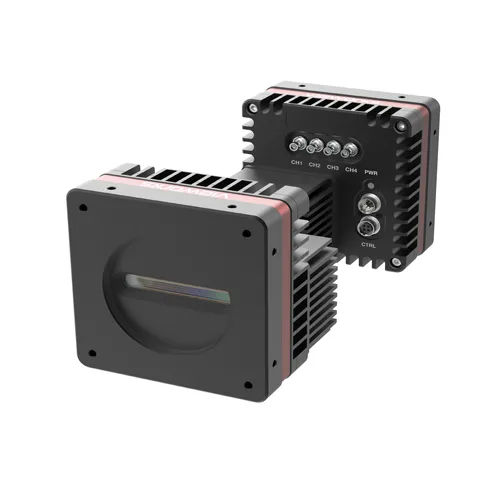

9K 초고속 Hybrid TDI Line Scan Camera
BSI Hybrid TDI 센서로 구현하는 고감도 이미징
Backside Illuminated(BSI) Charge-domain CMOS 센서를 적용하여 높은 양자효율(QE)과 우수한 신호대잡음비(SNR)를 제공합니다.
최대 256 TDI Stage와 HDR 기능을 지원해 저조도 환경에서도 미세한 결함을 선명하게 검출하며, 반도체, PCB 및 디스플레이 검사에 적합한 이미징 성능을 제공합니다.
543kHz 초고속 검사와 CoaXPress 2.0 인터페이스
최대 543kHz(8-bit 기준)의 라인레이트와 4채널 CoaXPress 2.0(CXP-12) 인터페이스를 지원하여 최대 50Gbps의 안정적인 데이터 전송이 가능합니다.
고속 생산라인에서도 대용량 이미지를 안정적으로 처리하여 생산성과 검사 효율을 동시에 향상시킵니다.
고속·고정밀 머신비전 검사에 최적화
DSNU·PRNU 보정, LUT 감마 보정, 아날로그 및 디지털 Gain 제어, 다양한 트리거 동기화 기능을 지원하여 일관된 이미지 품질을 제공합니다.
반도체, PCB, FPD(Flat Panel Display), 웹 검사 등 고속·고정밀 머신비전 애플리케이션에서 뛰어난 검사 신뢰성과 성능을 제공합니다.
주요사양
SPECIFICATIONS
주요사양
SPECIFICATIONS
Series |
VTS |
Model |
VTS-9K5X2-H550 |
|---|---|---|---|
Partnumber |
VTS 9K, 543KHz, CXP-12 |
Sensor |
GLT5009BSI |
Resolution |
9056 x (256 + 32) |
Stage |
256 + 32 |
Max Line Rate |
543KHz |
Pixel Size |
5um |
Interface |
CXP-12 |
Sensor Type |
Mono |
Dynamic range |
- |
Mount |
M58 |
Maker |
Vieworks |
