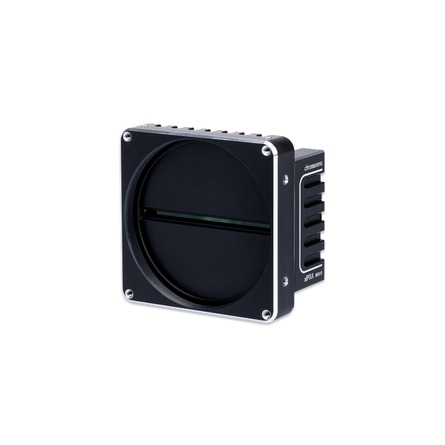

allPIXA wave 10k | 10K Camera Link 라인스캔 카메라
Tri-linear CMOS Line Scan Sensor 기반으로 10240 x 3 해상도의 정밀한 라인스캔 이미지를 제공합니다.
픽셀 크기 5.6 µm, 이미지 서클 58 mm 사양으로 대면적 검사 대상도 왜곡 없이 커버합니다.
최대 25.33 kHz (ROI 최대 47.42 kHz)의 라인레이트를 지원하여 고속 생산 라인에서도 끊김 없는 검사가 가능합니다.
Camera Link @85MHz 인터페이스를 통해 대용량 이미지 데이터를 안정적으로 전송합니다.
M72 마운트를 지원하여 다양한 라인스캔 광학계와 조합할 수 있습니다.
인쇄·필름·PCB·이차전지 전극 등 연속 웹(Web) 검사와 고해상도 표면 검사에 폭넓게 활용됩니다.
주요사양
SPECIFICATIONS
주요사양
SPECIFICATIONS
Series |
allPIXA wave |
Model |
allPIXA wave 10k |
|---|---|---|---|
Partnumber |
10K, 25.33 kHz, Camera Link |
Sensor |
Tri-linear CMOS Line Scan Sensor |
Resolution |
10240 x 3 |
Stage |
3 |
Line Rate |
25.33 kHz (ROI 최대 47.42 kHz) |
Pixel Size |
5.6 µm |
Interface |
Camera Link @85MHz |
Sensor Type |
Color |
Dynamic range |
- |
Mount |
M72 |
Maker |
Allied Vision |
